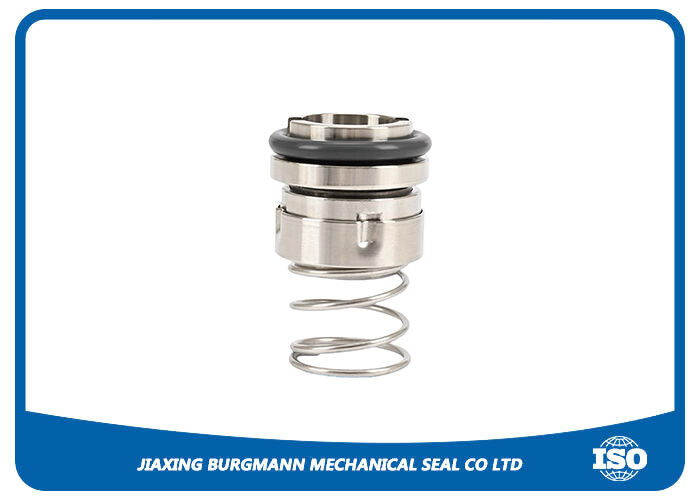

GB103 Sceaux mécaniques de pompe à eau
Le joint mécanique de pompe à eau GB103 fournit une barrière fiable et sans fuite entre les arbres de pompe tournants et les boîtiers fixes dans les applications de pompes centrifuges.
Principales caractéristiques
- Sceaux mécaniques à face unique pour pompes à eaux usées
- En fonction de la direction de rotation
- Une conception déséquilibrée
- Configuration à ressort unique
- Sceaux mécaniques non à cartouche
- Compatible avec l'eau, l'huile et les milieux modérément corrosifs
Limites de fonctionnement
| Diamètre de l'arbre |
Pression |
Température |
Vitesse de glissement |
| 16 à 120 mm |
Jusqu'à 1 MPa |
-25°C à 220°C |
20 m/s |
Caractéristiques du matériau
| Composant |
Matériaux |
| Anneaux rotatifs |
Carbone, carbure de silicium (SiC), carbure de tungstène (TC), céramique |
| Rings O |
Pour les matières premières, voir point 6.2.3. |
| Pièces en ressorts et en métal |
Pour les produits de la catégorie N2O, le point de départ est le point de départ de la catégorie N2O. |
| Anneaux stationnaires |
Carbone, carbure de silicium (SiC), carbure de tungstène (TC), céramique |
Avantages en matière de performance
- Fonctionne dans des températures extrêmes
- Pas d'anneau O chargé dynamiquement
- Excellent effet d'auto-nettoyage
- Convient pour des applications stériles de basse qualité
Applications
Conçus pour manipuler des fluides corrosifs puissants, y compris les acides sulfurique, nitrique, phosphorique et chlorhydrique.
Informations sur l'expédition et le paiement
Port de chargement:Shanghai
Méthodes de transport:DHL, UPS, FEDEX, TNT, et ainsi de suite.
Conditions de paiement:T/T, Western Union et MoneyGram
Services personnalisés
- Commandes OEM/ODM disponibles
- Sceaux mécaniques personnalisés selon vos dessins ou vos exigences
- Commandes en petites quantités acceptées
- Excellente qualité avec des prix compétitifs
Principaux produits et applications
Quelle est la fonction principale du joint mécanique de pompe à eau GB103?
Le joint mécanique de pompe à eau GB103 crée une barrière fiable et sans fuite entre l'arbre de pompe tournant et le boîtier stationnaire,spécialement conçus pour empêcher la fuite des fluides pompés dans les applications de pompes centrifuges.
Pour quels types de pompes spécifiques est conçu le joint mécanique de la pompe à eau GB103?
Le GB103 est un joint mécanique de cartouche standardisé conçu pour diverses pompes centrifuges à aspiration finale, y compris les pompes à eau de service général, les pompes à eau de refroidissement,et pompes à circulation d'eau chaude.
Installation et manutention
Quelles sont les tolérances critiques de la pompe requises pour une installation réussie du joint mécanique de la pompe à eau GB103?
Pour un fonctionnement fiable, la pompe doit satisfaire à des conditions mécaniques strictes: jeu axial de l'arbre ≤ 0,10 mm, débit radial de l'arbre ≤ 0,04 mm et carréité de la face de la chambre d'étanchéité ≤ 0,04 mm.
Quelle est la procédure correcte pour installer le joint mécanique de la pompe à eau GB103?
Suivez toujours le manuel du fabricant, les étapes clés sont le nettoyage de tous les composants, la lubrification des anneaux O avec le liquide à pomper,glisser la cartouche sur l'arbre sans frapper les faces du jointIl est essentiel que la pompe soit remplie de liquide avant le démarrage pour éviter des dommages instantanés lors de la conduite à sec.
Sélection de matériaux et personnalisation
Comment choisir les matériaux appropriés pour la face de l'étanchéité pour mes conditions de fonctionnement spécifiques lorsque j'utilise l'étanchéité mécanique à pompe à eau GB103?
Le choix des matériaux de face de joint est essentiel pour déterminer la durée de vie et la fiabilité du joint.Veuillez vous référer au tableau ci-dessous pour des indications générales..
| Conditions de fonctionnement |
Accouplement de visages recommandé |
Les principaux avantages |
| Eau propre, solutions neutres, huiles à faible viscosité (service général) |
Carbure de silicium (SiC) /graphite de carbone ou carbure de tungstène (WC) /graphite de carbone |
Propriétés autolubrifiantes rentables et bonnes, adaptées à la plupart des applications courantes |
| Fluides contenant des particules fines et des boues abrasives (service abrasif) |
Carbure de silicium (SiC) / Carbure de silicium (SiC) |
Excellente résistance à l'abrasion et à l'usure par particules, ce qui entraîne une durée de vie plus longue |
| Produits chimiques à haute température et hautement corrosifs (service chimique/eau chaude) |
Carbure de silicium lié par réaction (RB SiC) / PTFE rempli ou alliages spéciaux |
Résistance supérieure aux attaques chimiques et aux températures élevées |
Comment choisir le bon matériau d'anneau O pour le joint mécanique de pompe à eau GB103?
Le matériau de l'anneau O doit être compatible à la fois avec le fluide pompé et la température de fonctionnement.
Pour les produits de la catégorie 1A001.a., les produits suivants sont utilisés:Convient pour les huiles à base de pétrole et l'eau à température modérée.
Pour les appareils à combustion électrique, les caractéristiques suivantes sont applicables:Idéal pour l'eau chaude, la vapeur et les acides/bases faibles, avec une bonne résistance aux intempéries.
Le fluoroélastomère (FKM/Viton):Un choix polyvalent pour une large gamme de produits chimiques, d'huiles et de températures élevées.
Pour les produits de la catégorie 1A001.a., il convient d'utiliser les produits de la catégorie 2A001.b.Utilisé pour des environnements chimiques extrêmes et des températures très élevées.
