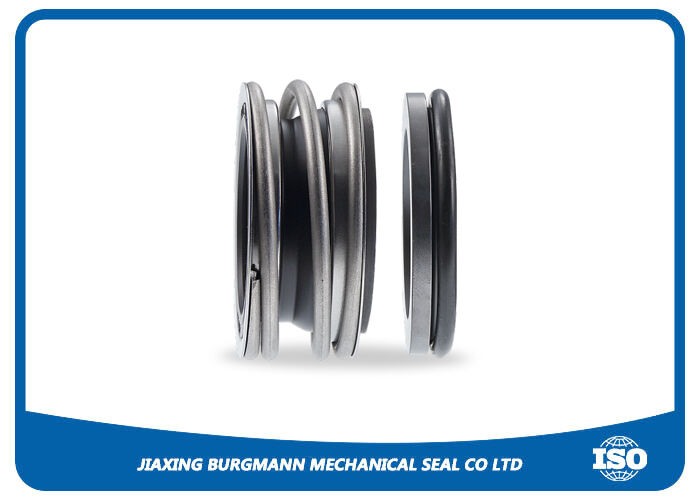

Joint à soufflet en caoutchouc EMG1

Détails du produit

Lieu d'origine: Chine

Nom de marque: JG

Certification: FDA and ISO 9001:2008

Numéro de modèle: MG1

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Détails d'emballage: boîte blanche ou comme exigence du client

Délai de livraison: 3 ~ 10 jours

Conditions de paiement: T/T, Western Union, MoneyGram

Capacité d'approvisionnement: 2000 pièces

Obtenez le meilleur prix

Contactez-nous maintenant

Les spécifications

Définition

Les spécifications

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      EMG1 soufflets en caoutchouc joints mécaniques, d'une épaisseur n'excédant pas 50 cm3, Emballage par soufflet EMG1 pour usage industriel


Nom du produit:	Joint à soufflet en caoutchouc EMG1	Fonctionnalité:	Résistant à l'huile et à l'usure
Pièces métalliques:	Acier inoxydable (par exemple, AISI 304, 316)	Application:	Joint de pompe immergée
Température:	-20~120℃	Pression:	≤1.2MPa

Nom du produit:	Joint à soufflet en caoutchouc EMG1
Fonctionnalité:	Résistant à l'huile et à l'usure
Pièces métalliques:	Acier inoxydable (par exemple, AISI 304, 316)
Application:	Joint de pompe immergée
Température:	-20~120℃
Pression:	≤1.2MPa

Définition

Joint à soufflet en caoutchouc EMG1

L'EMG1 est une garniture mécanique de type cartouche qui utilise un soufflet en caoutchouc flexible, monté en rotation, à la fois comme élément d'étanchéité secondaire et comme mécanisme à ressort. Cette conception innovante élimine les ressorts hélicoïdaux traditionnels et les joints toriques montés sur l'arbre pour une fiabilité accrue.

Aspect	Description
Conception de base	Conception de soufflet en élastomère rotatif ; géométrie optimisée pour une meilleure auto-alignement et une réduction du phénomène de bâton-glissement ; manchon de protection d'arbre pleine longueur
Principaux avantages	Entièrement interchangeable avec la série MG1 ; tolérant aux déflexions de l'arbre ; faces d'étanchéité protégées pendant l'installation ; performances robustes dans les services exigeants
Matériaux de face typiques	Carbone imprégné d'antimoine/résine, carbure de silicium (eSiC-Q7), carbure de tungstène
Matériaux de soufflet/élastomère	NBR (Nitrile), EPDM, FKM (FPM/Viton®) - La sélection des matériaux est essentielle pour la compatibilité avec les fluides
Pièces métalliques	Acier inoxydable (AISI 304, 316), Hastelloy
Applications recommandées	Industries :Chimie, pétrochimie, pharmaceutique, sucre, pâte et papier, eau et eaux usées, alimentation et boissons Fluides :Eau, eaux usées, boues (solides ≤ 5 %), produits chimiques, huiles, émulsions

Principaux détails techniques et recommandations

Évolution technique :Comprend une géométrie de soufflet optimisée pour un meilleur suivi de l'arbre et un disque PEEK-PTFE exclusif sur le pied du soufflet, qui agit comme un dispositif autonettoyant et de centrage contre l'arbre, améliorant la fiabilité
Polyvalence d'application :Convient aux pompes centrifuges, aux pompes à vis, aux pompes submersibles et peut être configuré comme une garniture double en tandem ou dos à dos pour les fluides dangereux ou les applications à pression plus élevée
Impératif de sélection :La sélection correcte de la combinaison de matériaux de face et du composé élastomère pour le soufflet doit être basée sur la composition exacte du fluide, la température, la pression, le pH et la teneur en solides

Paramètres de fonctionnement

LIMITES DE FONCTIONNEMENT

Température	-20°C à 120°C
Pression	≤ 1,2 MPa
Vitesse	≤ 10 m/s
Fluide	Eau, huile, milieu corrosif faible

Combinaison de matériaux

CONFIGURATION STANDARD

Face d'étanchéité : carbure de silicium
Étanchéité secondaire : soufflet en caoutchouc
Composant métallique : acier inoxydable

Important :Consultez toujours les tableaux de résistance chimique et de température du fabricant pour une sélection appropriée des matériaux en fonction des exigences spécifiques de votre application.
