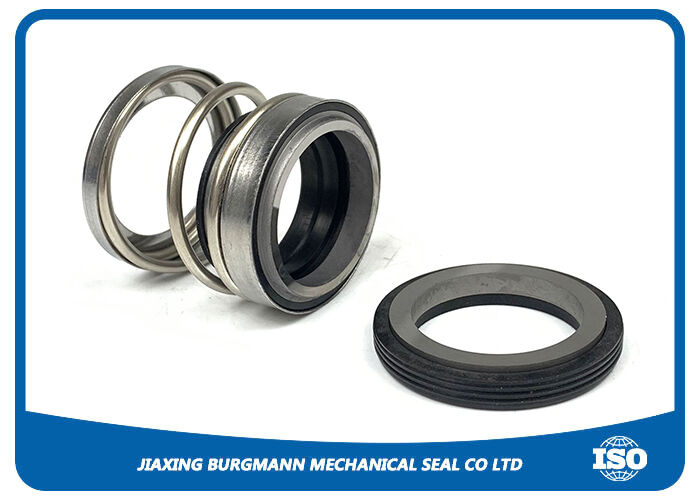

Garnitures mécaniques pour pompes à eaux usées industrielles en caoutchouc série 560A
FAQ technique : Garnitures mécaniques série 560A pour pompes à eaux usées
Q1 : Pourquoi la garniture à soufflet 560A est-elle supérieure aux garnitures multi-ressorts conventionnelles pour les pompes à eaux usées ?
R : Les eaux usées contiennent souvent des fibres, des solides ou des matériaux visqueux. Dans les garnitures multi-ressorts conventionnelles, les ressorts sont sujets au colmatage ou au grippage en raison de l'enroulement de débris ou de l'accumulation de tartre, entraînant une défaillance de la garniture. La série 560A utilise un seul grand ressort avec un soufflet en caoutchouc. Le grand ressort est autonettoyant, et la conception du soufflet empêche la perte de flexibilité compensatoire due à l'accumulation de débris, réduisant considérablement le risque de colmatage.
Q2 : Comment sélectionner le bon élastomère pour la garniture 560A en fonction du fluide de service ?
R : Le choix de l'élastomère détermine directement la durée de vie de la garniture :
NBR (Nitrile) : Convient aux eaux usées industrielles générales, aux huiles et à l'approvisionnement en eau (température jusqu'à 100 °C).
EPDM : Recommandé pour l'eau chaude, les acides faibles ou les alcalis faibles - mais pas compatible avec les huiles minérales.
Viton / FKM : Pour les fluides chimiques agressifs, les hautes températures (jusqu'à 180 °C) ou les solvants organiques complexes.
Q3 : Comment la garniture 560A protège-t-elle l'arbre contre l'usure ?
R : Un avantage clé de la 560A est que le soufflet en caoutchouc ne glisse pas par rapport à l'arbre. Le couple d'entraînement est transmis directement par le caoutchouc sur l'arbre - contrairement aux garnitures qui s'appuient sur un joint torique glissant axialement sur l'arbre pour la compensation de l'usure. Cette conception protège efficacement l'arbre de la pompe ou le manchon d'arbre de l'usure, évitant ainsi des réparations ou des remplacements coûteux de l'arbre.
Q4 : La série 560A peut-elle tolérer le fonctionnement à sec ?
R : La grande majorité des garnitures mécaniques, y compris la 560A, ne sont pas conçues pour le fonctionnement à sec. La chaleur de friction instantanée endommagera les faces de garniture (fissuration ou carbonisation). Si votre pompe à eaux usées risque de fonctionner à sec, nous recommandons de spécifier des faces SiC vs SiC avec un système de rinçage externe ou un dispositif de protection contre le fonctionnement à sec.
Q5 : Comment puis-je vérifier une installation correcte d'une garniture 560A ?
R : Portez attention à trois points clés :
Longueur de travail : Assurez-vous que la compression de la garniture correspond à la fiche technique. Une sur-compression réduit l'efficacité ; une sous-compression provoque des fuites.
Rugosité de la surface de l'arbre : La rugosité de l'arbre doit être ≤ Ra 0,8 µm pour garantir l'étanchéité statique du soufflet en caoutchouc.
Concentricité : Vérifiez que le faux rond radial de l'arbre est inférieur à 0,05 mm. La fonction d'auto-alignement de la 560A compense les légers désalignements, mais un faux rond excessif réduira la durée de vie.
Q6 : Avec quels modèles de marques internationales la série 560A est-elle interchangeable ?
R : La série 560A est hautement interchangeable en termes de dimensions et sert généralement de remplacement direct pour des produits similaires de :
EagleBurgmann : série EA560
John Crane : série Type 6 / Type 21 (compatibilité partielle)
Flowserve : série de soufflets équivalente dans les tailles correspondantes
Composants standard dans les pompes submersibles à eaux usées Grundfos et Flygt.
