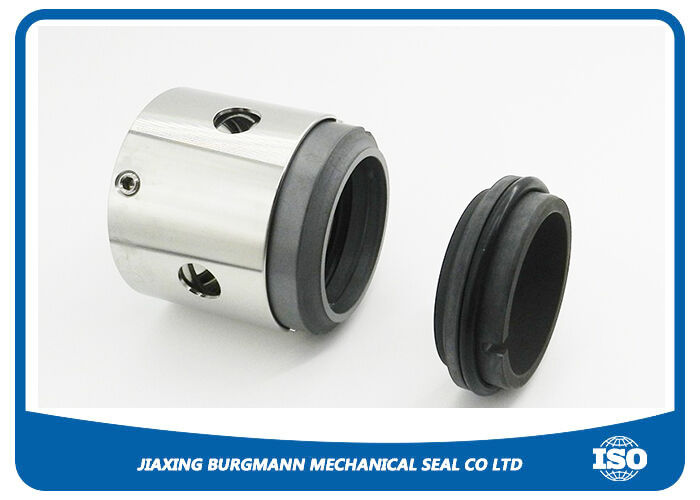

Joint de pompes série H76

Détails du produit

Lieu d'origine: Zhejiang, Chine

Nom de marque: JG

Certification: FDA certificate

Numéro de modèle: GNZ

Conditions de paiement et d'expédition

Quantité de commande min: 1 pièces

Prix: USD

Détails d'emballage: Boîte blanche

Délai de livraison: 3 ~ 10 jours

Conditions de paiement: T/T, Western Union, MoneyGram

Capacité d'approvisionnement: 1000 pièces

Obtenez le meilleur prix

Contactez-nous maintenant

Les spécifications

Définition

Les spécifications

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Série H76 joints mécaniques, étanchéité de pompe industrielle H76, Remplacement du joint de la série H76


Nom du produit:	Joint de pompes série H76	Taille:	14 mm – 100 mm (0,55″ – 4,00″)
Application:	Joint de pompes	Pièces métalliques:	SS304, SS316, SS316L, Hastelloy C
Température:	–50 °C à +220 °C	Pression:	≤ 4,0 MPa (580 psi / 40 bars)

Nom du produit:	Joint de pompes série H76
Taille:	14 mm – 100 mm (0,55″ – 4,00″)
Application:	Joint de pompes
Pièces métalliques:	SS304, SS316, SS316L, Hastelloy C
Température:	–50 °C à +220 °C
Pression:	≤ 4,0 MPa (580 psi / 40 bars)

Définition

Joint de pompes série H76

Garnitures mécaniques série H76

La garniture mécanique série H76 est un système d'étanchéité équilibré à ressorts multiples, spécialement conçu pour les milieux à haute pression, haute vitesse et hautement corrosifs. En tant que solution d'étanchéité essentielle pour les pompes industrielles, la série H76 est largement utilisée dans les centrifugeuses, les mélangeurs et les compresseurs dans les industries du raffinage, de la chimie et des engrais. Sa configuration à ressorts multiples assure une répartition uniforme de la charge sur les faces, offrant une intégrité d'étanchéité exceptionnelle même dans des conditions de fonctionnement complexes avec un faux rond axial important.

Caractéristiques de conception clés

Conception à ressorts multiples : Plusieurs petits ressorts indépendants disposés de manière circonférentielle assurent une répartition de charge plus uniforme par rapport aux conceptions à ressort unique, compensant efficacement les effets centrifuges à des vitesses de rotation élevées.
Structure équilibrée : La conception équilibrée permet à la garniture de fonctionner à des pressions élevées (jusqu'à 4,0 MPa) tout en réduisant la génération de chaleur par friction au niveau des faces de la garniture, prolongeant ainsi considérablement la durée de vie.
Matériaux de face flexibles : Plusieurs configurations sont disponibles en fonction des caractéristiques du milieu :
- Carbure de carbone vs carbure de silicium : Convient aux milieux propres généraux.
- SiC vs SiC / TC vs TC : Pour les services sévères contenant des solides ou des milieux abrasifs.
Garnitures secondaires polyvalentes : Les options incluent le Viton (FKM), le PTFE ou les perfluoroélastomères haute performance Chemraz® (FFKM), garantissant la stabilité chimique dans les solvants agressifs et les environnements à haute température.

Conformité aux normes et assurance qualité

Conformité aux normes : Les dimensions et les performances sont entièrement conformes aux spécifications ISO 3069, DIN 24960 et API 682.
Tests d'intégrité : Chaque garniture H76 subit des tests de pression statique à 100 % et des vérifications de simulation dynamique avant expédition, garantissant une livraison sans fuite.
Interchangeabilité : Cette série sert d'alternative de haute qualité, prête à l'emploi, aux produits EagleBurgmann H76 et équivalents d'autres grandes marques, sans modification des dimensions de la cavité de pompe d'origine.

Avantages professionnels

Stabilité inégalée : Pour les pompes soumises à des cycles de démarrage-arrêt fréquents, la configuration à ressorts multiples compense rapidement les fluctuations de pression, réduisant le risque d'endommagement des faces.
Maintenance modulaire : La conception modulaire facilite grandement le remplacement des pièces, réduisant considérablement le temps moyen de réparation (MTTR).
Ingénierie personnalisée : Au-delà des spécifications standard, nous proposons des revêtements de faces de garniture sur mesure pour des procédés chimiques spéciaux.

Spécifications techniques - Garnitures mécaniques série H76

Paramètre	Spécification
Plage de diamètre d'arbre	14 mm - 100 mm (0,55" - 4,00")
Pression maximale	≤ 4,0 MPa (580 psi / 40 bar)
Plage de température	-50 °C à +220 °C (selon le matériau de la garniture secondaire)
Vitesse linéaire	≤ 20 m/s (4 000 fpm)
Matériaux de face rotative	Carbure de silicium (SSiC/RBSiC), Carbure de tungstène, Carbone
Matériaux de siège stationnaire	Carbure de silicium, Carbure de tungstène, Céramique d'alumine
Garnitures secondaires	Viton (FKM), EPDM, PTFE, FFKM (Chemraz®/Kalrez®)
Pièces métalliques	SS304, SS316, SS316L, Hastelloy C
Type d'équilibrage	Conception équilibrée
Type de ressort	Ressorts multiples indépendants (disposition circonférentielle)
Sens de rotation	Indépendant du sens de rotation
Compensabilité	Excellente capacité de compensation axiale et radiale
Normes internationales	DIN 24960, ISO 3069, ANSI, API 682
Plans de rinçage	API Plan 11, 21, 32, 52, 53A/B/C

Notes techniques pour l'ingénierie

Gestion de la pression : Grâce à sa conception équilibrée, la valeur PV (Pression * Vitesse) au niveau des faces de la série H76 reste dans une plage de sécurité même sous de fortes fluctuations de pression, empêchant efficacement l'évaporation instantanée du film fluide.
Protection des ressorts : Les ressorts ne sont pas en contact direct avec le fluide pompé (selon la configuration). Lors de la manipulation de fluides contenant des solides en suspension ou des tendances à la cristallisation, cela réduit considérablement le risque de colmatage ou de défaillance des ressorts.
Finition de surface : La planéité des faces de garniture est strictement contrôlée à deux bandes de lumière d'hélium, avec une rugosité de surface de Ra ≤ 0,1 µm, garantissant des performances d'étanchéité initiales exceptionnellement élevées.

FAQ techniques : Garnitures mécaniques série H76

Q1 : Pourquoi la série H76 est-elle classée comme garniture "équilibrée" et qu'est-ce que cela signifie pour les services à haute pression ?

R : La H76 est dotée d'une conception hydraulique équilibrée. Le principe est de réduire la force hydraulique nette agissant sur les faces de la garniture afin qu'elles ne soient soumises qu'à une partie de la pression du fluide.Importance : Cela réduit considérablement la génération de chaleur par friction et l'usure au niveau des faces de la garniture. Même à des pressions allant jusqu'à 4,0 MPa (580 psi), le film fluide entre les faces reste stable et ne se rompt pas en raison d'une pression excessive, prolongeant ainsi la durée de vie dans des conditions de haute pression.

Q2 : Quels avantages la conception à ressorts multiples de la H76 offre-t-elle par rapport à une conception à ressort unique de grande taille ?

R : La conception à ressorts multiples offre un équilibrage de charge supérieur.

Répartition de la pression : Plusieurs petits ressorts disposés uniformément autour de la circonférence garantissent que la force de fermeture entre les faces rotative et stationnaire est uniforme sur 360°, évitant l'usure par désalignement angulaire.
Stabilité à haute vitesse : À des vitesses de rotation élevées (≤ 20 m/s), les petits ressorts sont beaucoup moins affectés par la force centrifuge qu'un seul grand ressort, offrant une réponse dynamique plus rapide et une compensation en temps réel des légers faux ronds de l'arbre.

Q3 : La série H76 prend-elle en charge les plans de rinçage API 682 ? Quelles sont les configurations courantes ?

R : Oui, la série H76 est entièrement conforme à l'API et est généralement utilisée avec des plans de rinçage pour optimiser l'environnement de fonctionnement :

Plan 11 (recirculation de décharge) : Pour les milieux propres, utilise la pression de décharge de la pompe pour rincer les faces de la garniture et évacuer la chaleur.
Plan 32 (rinçage externe) : Pour les milieux contenant des solides ou des composants corrosifs, introduit un fluide externe propre pour protéger la garniture.
Plan 52/53 (systèmes de fluide barrière) : Pour les milieux dangereux, une configuration de double garniture (tandem ou double) garantit qu'aucun fluide dangereux ne s'échappe.

Q4 : Comment les garnitures secondaires doivent-elles être configurées pour la garniture H76 lors de la manipulation de milieux chimiques hautement corrosifs ?

R : Les garnitures secondaires sont essentielles pour la compatibilité chimique. Sur la base de normes professionnelles, nous recommandons :

Service général / hydrocarbures légers : Viton (FKM).
Acides forts / bases fortes : PTFE ou joints toriques encapsulés.
Environnements chimiques extrêmes / hautes températures : Chemraz® ou Kalrez® (FFKM), offrant une résistance supérieure à l'attaque chimique.

Q5 : Quelles sont les précautions d'installation les plus critiques pour la garniture H76 ?

R :

Compression d'installation : La longueur de travail doit être réglée exactement comme spécifié sur le dessin technique. Une sous-compression provoque des fuites ; une sur-compression entraîne une usure excessive et une défaillance prématurée.
Propreté des faces : Les faces de garniture (carbure ou carbone) sont extrêmement précises. Ne les touchez pas à mains nues avant l'installation. Nettoyez avec de l'alcool anhydre et appliquez un léger film lubrifiant.
Précision de l'arbre : Assurez-vous que le faux rond radial de l'arbre est inférieur à 0,05 mm et que la surface de l'arbre est exempte de bavures pour éviter d'endommager le joint torique pendant l'assemblage.

Q6 : Quels modèles de marques internationales la série H76 peut-elle remplacer ?

R : La H76 représente une conception industrielle standardisée et sert d'alternative directe, prête à l'emploi, pour :

EagleBurgmann : Série H76 (entièrement interchangeable).
John Crane : Compatible avec certaines séries équilibrées à ressorts multiples (par exemple, variantes du type 8).
Flowserve : Garnitures équilibrées à ressorts multiples de dimensions standard correspondantes.
