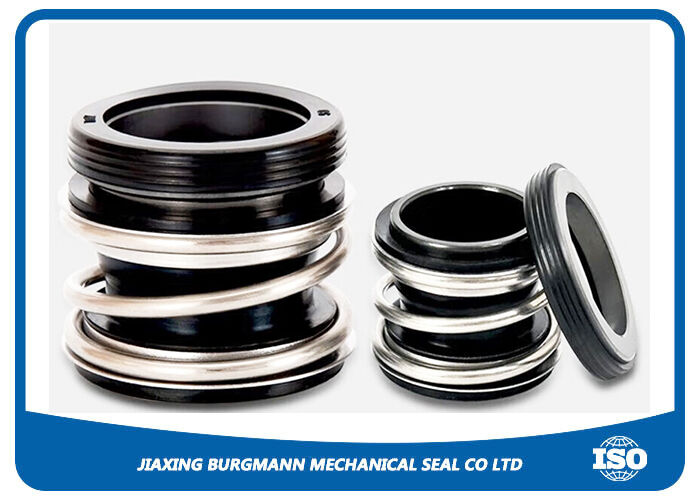

Joint de pompe à eau série 109

Détails du produit

Lieu d'origine: Zhejiang, Chine

Nom de marque: JG

Certification: FDA certificate

Numéro de modèle: 126

Conditions de paiement et d'expédition

Quantité de commande min: 1 pièces

Prix: USD

Détails d'emballage: Boîte blanche

Délai de livraison: 3 ~ 10 jours

Conditions de paiement: T/T, Western Union, MoneyGram

Capacité d'approvisionnement: 1000 pièces

Obtenez le meilleur prix

Contactez-nous maintenant

Les spécifications

Définition

Les spécifications

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Joint de pompe à eau série 109, joint d'étanchéité de pompe à eau durable, Sceau de pompe à eau automobile


Nom du produit:	Joint de pompe à eau série 109	Taille:	10mm – 100mm
Application:	joint de pompe à eau	Code SH:	8484200090
Pression:	≤ 1,2 MPa (12 bars)	Température:	–20 °C à +120 °C

Nom du produit:	Joint de pompe à eau série 109
Taille:	10mm – 100mm
Application:	joint de pompe à eau
Code SH:	8484200090
Pression:	≤ 1,2 MPa (12 bars)
Température:	–20 °C à +120 °C

Définition

Joint de pompe à eau série 109

Garniture mécanique série 109

La garniture mécanique série 109 est un composant de précision essentiel conçu pour prévenir les fuites dans les pompes industrielles, les pompes de canalisation et les pompes à vide à anneau d'eau. Sa conception combine robustesse structurelle et flexibilité opérationnelle :

Faces d'étanchéité de précision : La face rotative (entraînée par l'arbre) et la face stationnaire (fixée au corps de pompe) sont usinées avec précision. Sous l'action combinée de la pression du ressort et de la pression du fluide, elles établissent un contact intime.
Lubrification par film fluide : Un film fluide extrêmement fin, de l'ordre du micron, se forme entre les faces d'étanchéité. Ce film agit comme un coussin souple pour empêcher le liquide de s'échapper le long de l'arbre rotatif, tout en assurant la lubrification et la dissipation de la chaleur à des vitesses de rotation élevées, réduisant ainsi considérablement l'usure des faces.
Compensation élastique : L'ensemble intègre des ressorts haute résistance et des éléments d'étanchéité secondaires qui compensent automatiquement le faux-rond axial et le désalignement d'installation, garantissant une stabilité d'étanchéité à long terme.

Avantages du produit et bénéfices d'application

Matériaux supérieurs - Adaptables à diverses conditions de service

Pour différents fluides pompés, nous proposons diverses associations de matériaux :

Matériaux des faces d'étanchéité : Carbure de silicium (SiC) de haute dureté, céramique ou carbone (graphite) à haute lubrification, offrant une excellente résistance à l'usure et à la corrosion chimique.
Joints secondaires : Disponibles en élastomères de haute qualité NBR, EPDM ou Viton® (FKM), gérant de manière fiable l'eau propre, les huiles, les eaux usées industrielles et certains fluides acides/alcalins.

Fonctionnement stable - Coûts de maintenance extrêmement bas

Comparée aux presse-étoupes conventionnels, la garniture mécanique série 109 offre des avantages significatifs :

Fuite quasi nulle : Réduit considérablement la perte de fluide, la contamination environnementale et le gaspillage d'énergie causés par les égouttements.
Longue durée de vie : Réduit la fréquence de maintenance et les temps d'arrêt, assurant un fonctionnement continu dans les lignes d'approvisionnement en eau, de drainage, de protection de l'environnement et de production chimique.

Spécifications techniques

Paramètre	Spécification	Notes
Plage de diamètre d'arbre	10 mm - 100 mm	Couvre les tailles d'arbres de pompes industrielles courantes
Pression de service	≤ 1,2 MPa (12 bar)	Convient aux systèmes d'approvisionnement en eau et de drainage à moyenne et basse pression
Température de service	-20 °C à +120 °C	Dépend du matériau de l'élastomère (NBR / EPDM / Viton®)
Vitesse périphérique (de surface)	≤ 10 m/s	Compatible avec les vitesses de moteur standard (1450 / 2900 tr/min)
Déplacement axial admissible (compensation)	± 0,5 mm	Offre une bonne compensation de déplacement élastique
Type d'équilibrage	Conception non équilibrée	Construction simple ; installation et maintenance faciles

Avantages clés

Unité de ressort éloignée du produit, donc pas de collage ni d'encrassement des ressorts
Fonctionnement sûr (pas de fractures) grâce au verrouillage de la face d'étanchéité par goupille carrée
Convient aux inversions de pression
Fonctionnement sous vide sans verrouillage de siège supplémentaire possible
Pas de dommage à l'arbre par un joint torique chargé dynamiquement
Petites dimensions d'installation
Idéal pour les conversions, sans adaptations de la pompe
Insensible aux milieux contenant des solides et abrasifs
Avantages d'une garniture équilibrée même avec des arbres lisses
Insensible aux mouvements de l'arbre grâce à la conception stationnaire

Applications

Technologie de l'eau et des eaux usées
Industrie chimique
Technologie de raffinage
Milieux sales, abrasifs et contenant des solides
Hydrocarbures volatils (pas de garniture API !)
Milieux collants et filandreux
Pompes chimiques standard
Pompes d'égout

FAQ techniques : Garniture mécanique série 109

Q1 : Comment la garniture série 109 se comporte-t-elle dans les conditions d'exploitation complexes d'une pompe à vide à anneau d'eau ?

R : Les pompes à vide à anneau d'eau sont sujettes à la cavitation et aux fluctuations de pression pendant le fonctionnement. La série 109 utilise la capacité de compensation de sa conception à ressort unique pour réagir rapidement aux petits mouvements axiaux. De plus, nous recommandons de sélectionner des faces d'étanchéité en carbure de silicium (SiC) pour résister aux chocs mécaniques dus au fonctionnement à sec ou aux abrasifs fins présents dans le fluide pompé.

Q2 : Pourquoi ma garniture mécanique présente-t-elle une légère fuite immédiatement après le démarrage ?

R : Une courte période de "rodage" peut survenir après l'installation initiale. Tant que le film fluide se stabilise en quelques minutes, la fuite s'arrête d'elle-même. Si la fuite persiste, vérifiez si le joint secondaire a été endommagé lors de l'installation ou si des particules étrangères ont contaminé les faces d'étanchéité.

Q3 : Quels avantages la garniture mécanique série 109 offre-t-elle par rapport aux presse-étoupes conventionnels ?

R : Les principaux avantages sont :

Pas d'usure de l'arbre : Le presse-étoupe frotte directement contre la bague d'étanchéité de l'arbre, tandis que dans une garniture mécanique, l'usure ne se produit qu'entre les faces rotative et stationnaire.
Consommation d'énergie plus faible : Le coefficient de friction d'une garniture mécanique est extrêmement faible, réduisant efficacement la charge du moteur.
Pas d'ajustement quotidien : La compression du ressort compense automatiquement l'usure des faces, éliminant le besoin d'ajustements fréquents du presse-étoupe manuels.

Conditions d'expédition et de paiement

Port de chargement : Shanghai
Mode d'expédition : DHL, UPS, FEDEX, TNT, etc.
Conditions de paiement : T/T, Western Union, Money Gram

Nos services

Les commandes OEM/ODM sont disponibles pour notre usine
Accepte les garnitures mécaniques personnalisées selon votre dessin ou vos exigences
Petites quantités acceptées
Offre une excellente qualité à un prix compétitif
