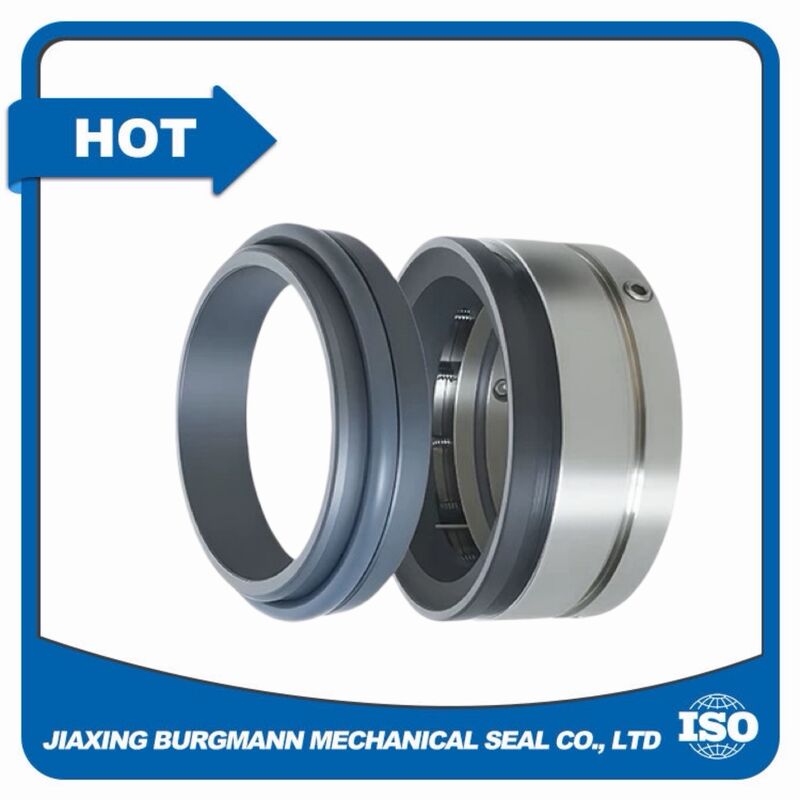

108 Garniture Mécanique Monodisque pour Pompe Immergée avec Cage
La garniture mécanique monodisque 108 pour pompe immergée est une solution d'étanchéité éprouvée, largement utilisée dans les pompes immergées pour l'eau claire, les eaux usées et les eaux alcalines. Elle combine une garniture mécanique monodisque avec une cage d'étanchéité à lèvre, formant une double barrière de protection qui empêche l'eau de pénétrer dans la chambre du moteur, même en conditions immergées.
Les ressorts multiples de cette garniture pour pompe immergée n'entrent pas en contact avec le fluide, ce qui empêche le blocage par le sable et les débris. La structure doublement équilibrée du côté fluide maintient une pression stable sur les faces de contact pendant le fonctionnement. Avec une faible longueur axiale, la garniture 108 pour pompe immergée s'adapte aux conceptions compactes de pompes immergées et est facile à installer et à entretenir.
Cette garniture pour pompe immergée fonctionne avec des diamètres d'arbre de 10 mm à 55 mm, des pressions jusqu'à 0,8 MPa et des températures de fluide de -20 °C à 150 °C. Une eau de circulation à basse pression est introduite entre la garniture primaire et la cage d'étanchéité, ce qui améliore la lubrification de la première face de la garniture et évacue la chaleur de friction et les fuites.
Les bagues rotatives et stationnaires sont disponibles en carbone, carbure de silicium, carbure de tungstène et céramique, avec des joints toriques en EPDM, NBR, AFLAS, Kalrez ou PTFE, et des ressorts et pièces métalliques en SUS304 ou SUS316. Les paires de friction excellentes et résistantes à l'usure confèrent à la garniture mécanique monodisque 108 pour pompe immergée une longue durée de vie en fonctionnement continu immergé.
Paramètres Techniques
| Paramètre |
Valeur |
| Modèle |
108 |
| Diamètre d'Arbre |
10 ~ 55 mm |
| Pression de Travail |
0 ~ 0.8 MPa |
| Température du Fluide |
-20 °C ~ 150 °C |
| Vitesse de Glissement |
≤ 10 m/s |
| Type de Garniture |
Monodisque + Cage d'étanchéité |
| Sens de Rotation |
Indépendant du sens de rotation |
| Conception des Ressorts |
Ressorts multiples, sans contact avec le fluide |
| Bague Rotative / Stationnaire |
Carbone / SiC / Carbure de Tungstène / Céramique |
| Joint Torique |
EPDM / NBR / AFLAS / Kalrez / PTFE |
| Ressorts et Pièces Métalliques |
SUS304 / SUS316 |
Applications
- Pompes à eau immergées et pompes pour puits profonds
- Pompes immergées pour eaux usées et pompes de drainage
- Pompes de circulation d'eau et d'alcali
- Pompes immergées pour irrigation agricole
- Systèmes industriels d'eau claire et d'eaux usées
Avantages Clés
- Garniture monodisque plus cage d'étanchéité offrant une double protection en conditions immergées
- Ressorts multiples sans contact avec le fluide, empêchant le blocage par le sable et les débris
- Structure doublement équilibrée du côté fluide pour une étanchéité stable
- L'eau de circulation à basse pression améliore la lubrification et évacue la chaleur de friction
- Faible longueur axiale adaptée aux conceptions compactes de pompes immergées
- Installation et maintenance faciles, excellente résistance à l'usure
Questions et Réponses sur le Produit
Q1 : Pourquoi une garniture mécanique pour pompe immergée a-t-elle besoin d'une cage d'étanchéité ?
R1 : En fonctionnement immergé, la garniture doit empêcher l'eau de pénétrer dans la chambre du moteur, et pas seulement arrêter les fuites le long de l'arbre. La cage d'étanchéité fonctionne avec la garniture mécanique monodisque de cette garniture 108 pour pompe immergée, agissant comme une barrière secondaire qui protège le moteur même si la face de la garniture primaire s'use avec le temps. Cette double protection est la raison pour laquelle le modèle 108 est la garniture de pompe immergée préférée pour les pompes d'eaux usées et de drainage.
Q2 : Cette garniture pour pompe immergée peut-elle gérer le sable et l'eau sale ?
R2 : Oui. Les ressorts multiples de la garniture 108 pour pompe immergée n'entrent pas en contact avec le fluide, de sorte que le sable et les particules solides ne peuvent pas bloquer le mouvement des ressorts. Les paires de friction résistantes à l'usure, disponibles en carbure de silicium ou en carbure de tungstène, tolèrent les fluides abrasifs, et l'eau de circulation à basse pression entre la garniture primaire et la cage d'étanchéité nettoie les faces et évacue les particules abrasives et la chaleur de friction.
Q3 : Quelles sont les limites de fonctionnement de la garniture 108 pour pompe immergée ?
R3 : La garniture 108 pour pompe immergée couvre des diamètres d'arbre de 10 mm à 55 mm, une pression de travail de 0 à 0,8 MPa, une température de fluide de -20 °C à 150 °C et une vitesse de glissement jusqu'à 10 m/s. La garniture est indépendante du sens de rotation, ce qui simplifie l'installation dans les pompes immergées tournant dans le sens horaire et antihoraire.
Q4 : Soutenez-vous la production OEM de la garniture 108 pour pompe immergée ?
R4 : Oui. En tant qu'usine de garnitures avec plus de 30 ans d'expérience, nous prenons en charge la production OEM et ODM de la garniture 108 pour pompe immergée, y compris les tailles d'arbre personnalisées, les matériaux spéciaux pour les paires de friction, les élastomères de qualité alimentaire et les emballages sous marque privée. Des échantillons sont disponibles avant la production de masse, et une proposition de dessin est fournie gratuitement pour les commandes en gros.
