1. Vue d' ensembleJe suis désolée.

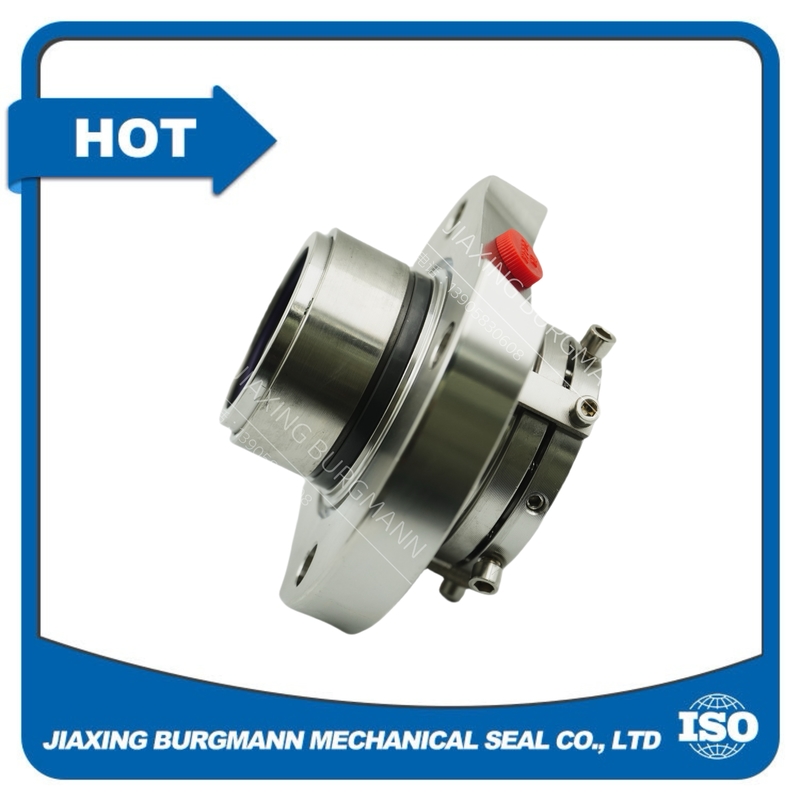

L'étanchéité mécanique à cartouche à double face est un dispositif d'étanchéité très efficace et fiable largement utilisé dans divers domaines industriels.il comporte deux ensembles de faces de scellementCe type d'étanchéité mécanique est préassemblé en une unité complète en usine, ce qui rend l'installation sur l'équipement rapide et facile,et réduire considérablement les erreurs d'installation et les processus de débogage qui prennent du temps.Je suis désolée.
2Caractéristiques structurellesJe suis désolée.
2.1 Faces à double scellementJe suis désolée.
La caractéristique la plus remarquable du joint mécanique à cartouche à double face est la présence de deux faces d'étanchéité, disposées en série, formant un système d'étanchéité à double barrière.La face d'étanchéité interne entre directement en contact avec le milieu pompé, tandis que la face d'étanchéité extérieure est principalement utilisée pour empêcher la fuite du milieu intérieur vers l'environnement extérieur ou pour isoler le milieu pompé des substances corrosives ou nocives extérieures.Je suis désolée.
2.2 Conception de la cartoucheJe suis désolée.
Il adopte une conception de cartouche, ce qui signifie que tous les composants, y compris les faces d'étanchéité, les ressorts, les anneaux O et les mécanismes d'entraînement, sont préassemblés dans une seule unité de cartouche.Cette conception permet un remplacement facile de l'ensembleLa structure de la cartouche offre également une meilleure protection des composants internes, réduisant l'impact des facteurs externes sur les performances d'étanchéité.Je suis désolée.
2.3 Mécanisme de compensation de printempsJe suis désolée.
Le mécanisme de compensation des ressorts intégré permet de régler automatiquement la pression de contact entre les faces d'étanchéité.le ressort peut pousser l'anneau en mouvement pour se déplacer axiellement, en maintenant une bonne force d'étanchéité et en assurant un fonctionnement fiable à long terme du joint mécanique.Je suis désolée.
3Principe de fonctionnementJe suis désolée.
L'étanchéité mécanique à double face de la cartouche fonctionne selon le principe de formation d'un film liquide mince entre les deux faces d'étanchéité.les anneaux dynamiques et statiques du joint mécanique tournent relativementLa force du ressort presse l'anneau dynamique contre l'anneau statique, et une certaine pression est maintenue entre les deux faces d'étanchéité.qui agit comme lubrifiant pour réduire le frottement et l'usure entre les faces d'étanchéitéDans le cas des joints d'étanchéité à double extrémité, les deux ensembles de joints d'étanchéité fonctionnent en coordination.La face d'étanchéité interne scelle le milieu à l'intérieur de l'équipement, et la face d'étanchéité extérieure, combinée à un fluide de barrière approprié (le cas échéant),renforce encore l'effet d'étanchéité et empêche le milieu de fuir vers l'extérieur ou les contaminants externes de pénétrer dans l'équipement.Je suis désolée.
4. Paramètres clésJe suis désolée.
4.1 Pression nominaleJe suis désolée.
- Pression de fonctionnement maximaleLes modèles à haute pression peuvent atteindre jusqu'à 10 MPa ou même plus, selon les exigences spécifiques de conception et d'application.Je suis désolée.
- Différentiel de pression: la différence de pression entre les deux côtés des faces d'étanchéité doit être dans la plage spécifiée pour assurer le fonctionnement normal de l'étanchéité mécanique.il est conçu pour résister à un certain différentiel de pression afin d'éviter la défaillance de la structure d'étanchéité due à une différence de pression excessive.Je suis désolée.
4.2 Plage de températureJe suis désolée.
- Limite de température basse: Il peut généralement fonctionner à des températures aussi basses que -40°C, et des matériaux et des conceptions spéciaux peuvent lui permettre de fonctionner dans des environnements à des températures encore plus basses, telles que -196°C pour les applications cryogéniques.Je suis désolée.
- Limite de température élevée: Pour les applications générales, la limite de température supérieure est d'environ 200°C. Toutefois, avec l'utilisation de matériaux résistants aux températures élevées et de mesures de refroidissement,il peut être utilisé dans des environnements à températures allant jusqu'à 400°C ou plus.Je suis désolée.
4.3 Vitesse nominaleJe suis désolée.
- Vitesse de rotation maximale: Généralement, il peut gérer des vitesses de rotation de 500 rpm à 5000 rpm. Des modèles à grande vitesse sont disponibles pour des applications nécessitant des vitesses de rotation plus élevées, telles que certaines pompes centrifuges à grande vitesse,et peut atteindre des vitesses allant jusqu'à 10 000 tr/min.Je suis désolée.
4.4 Diamètre de l'arbreJe suis désolée.
- Plage de diamètre applicable de l'arbre: Généralement, il peut être utilisé pour des arbres dont le diamètre varie de 10 mm à 200 mm. Différents modèles sont conçus pour s'adapter à différents diamètres d'arbres afin de répondre aux besoins de différents équipements.Je suis désolée.
4.5 Sélection du matériauJe suis désolée.
- Matériaux de face de scellement: les matériaux courants sont le carbure de silicium (SiC), le carbure de tungstène (WC) et le graphite de carbone.pour une utilisation à haute vitesse et à haute pressionLe carbure de tungstène possède également une excellente résistance à l'usure et une résistance mécanique.qui est bénéfique pour réduire le frottement et l'usure entre les faces d'étanchéité.Je suis désolée.
- Matériaux élastomères: Les anneaux O et autres composants élastomères sont généralement fabriqués à partir de matériaux tels que le caoutchouc nitrile (NBR), le caoutchouc fluoré (FKM) et le caoutchouc monomère d'éthylène-propylène-diène (EPDM).Le NBR convient aux supports généraux à base d'huile, le FKM a une excellente résistance aux températures élevées, aux produits chimiques et aux huiles, et l'EPDM est principalement utilisé dans les applications impliquant l'eau et la vapeur.Je suis désolée.
5. Champs d'applicationJe suis désolée.
5.1 Industrie pétrochimiqueJe suis désolée.
Dans l'industrie pétrochimique, il est utilisé dans les pompes, les réacteurs et les compresseurs pour sceller divers milieux corrosifs, inflammables et explosifs, tels que les hydrocarbures, les acides et les alcalis.La structure d'étanchéité à double barrière peut empêcher efficacement la fuite de milieux dangereux, assurant la sécurité de la production et la protection de l'environnement.Je suis désolée.
5.2 Industrie pharmaceutiqueJe suis désolée.
Dans la production pharmaceutique, où des exigences élevées en matière d'hygiène et d'étanchéité sont nécessaires,des joints mécaniques à double face de cartouche sont utilisés pour assurer que le processus de production est exempt de contamination.Ils sont utilisés dans des équipements tels que des réacteurs pharmaceutiques et des centrifugeuses pour sceller les fluides de processus et maintenir la qualité du produit.Je suis désolée.
5.3 Industrie alimentaire et des boissonsJe suis désolée.
Pour respecter les normes d'hygiène strictes de l'industrie alimentaire et des boissons, ces joints mécaniques sont utilisés dans les pompes et les mélangeurs pour le traitement des aliments et des boissons.L'utilisation de matériaux de qualité alimentaire dans le joint mécanique garantit qu'il n'y a pas de contamination des produits pendant le processus de production.Je suis désolée.
5.4 Industrie de la production électriqueJe suis désolée.
Dans les centrales électriques, ils sont utilisés dans les pompes pour l'eau d'alimentation de la chaudière, l'eau de refroidissement et d'autres systèmes.La fiabilité élevée et la longue durée de vie des joints mécaniques à cartouche à double face peuvent assurer le fonctionnement stable des équipements de production d'énergie.Je suis désolée.
6Maintenance et précautionsJe suis désolée.
6.1 Inspection régulièreJe suis désolée.
Vérifiez régulièrement l'état de fuite de l'étanchéité mécanique.il indique qu'il peut y avoir des problèmes avec le joint mécanique, comme l'usure des faces d'étanchéité ou les dommages aux composants élastomères.Je suis désolée.
6.2 Lubrification et refroidissementJe suis désolée.
Pour certaines applications, un fluide de barrière approprié doit être utilisé et son débit, sa pression, sa résistance à la corrosion doivent être contrôlés.et la température doit être surveillée et ajustée régulièrementEn outre, si l'étanchéité mécanique est utilisée dans un environnement à haute température, des mesures de refroidissement efficaces doivent être prises pour éviter la surchauffe des composants d'étanchéité.Je suis désolée.
6.3 Remplacement des pièces uséesJe suis désolée.
Lorsque les faces d'étanchéité ou d'autres composants sont fortement usés, ils doivent être remplacés en temps opportun.Il est recommandé d'utiliser les pièces de rechange originales du fabricant pour assurer les performances et la fiabilité du joint mécanique..Je suis désolée.
En conclusion, le joint mécanique à double face de la cartouche, avec ses excellentes performances d'étanchéité, son installation facile et une large gamme de paramètres applicables,joue un rôle crucial dans divers processus industrielsLa compréhension de ses paramètres et de ses caractéristiques est essentielle pour une sélection, une installation, un fonctionnement et une maintenance corrects.en assurant ainsi le fonctionnement sûr et efficace des équipements industriels.
